캐드는 토목, 기계, 전기 등의 공학분야부터 그래픽, 디자인까지 많은 곳에서 사용되고 로봇, 조선과 같은 전문분야에서는 없어서는 안 될 중요한 핵심 소프트웨어다.
위와 같은 업종에 있는 기업들은 프로젝트를 발주 또는 수주하기에 AutoDesk에서 제작 배포하는 CAD 프로그램이 필수적으로 필요하다.
하지만 프로그램이 가격이 작게는 20만원에서 많게는 200만 원대까지 다양하게 분포하기에 기업 입장에서는 부담이 되고 그렇다고 불법 프로그램을 사용했다간 저작권협회 단속으로 억 단위 과태료를 지불해야 하기에 고민이 될 수밖에 없다.
설계업무 등을 수주해 제작하는 회사라면 당연히 캐드 프로그램을 구매해야 하지만 발주회사 또는 설계된 내용의 검토만 필요하다면 굳이 비싼 가격을 지불하지 않고 DWG 무료 뷰어 프로그램 사용으로 비용을 절감할 수 있다.
DWG TRUEVIEW 프로그램 라이센스 정책은 개인, 기업 모두 무료로 이용이 가능하다.
| [DWG TrueView} 종류: 파일 뷰어 기능: 오토캐드 파일 읽기 제작사: AutoDesk 라이센스: 프리웨어 용량: 1.74GB OS: Windows7, Windows8.1, Windows10 |
다운로드 및 설치

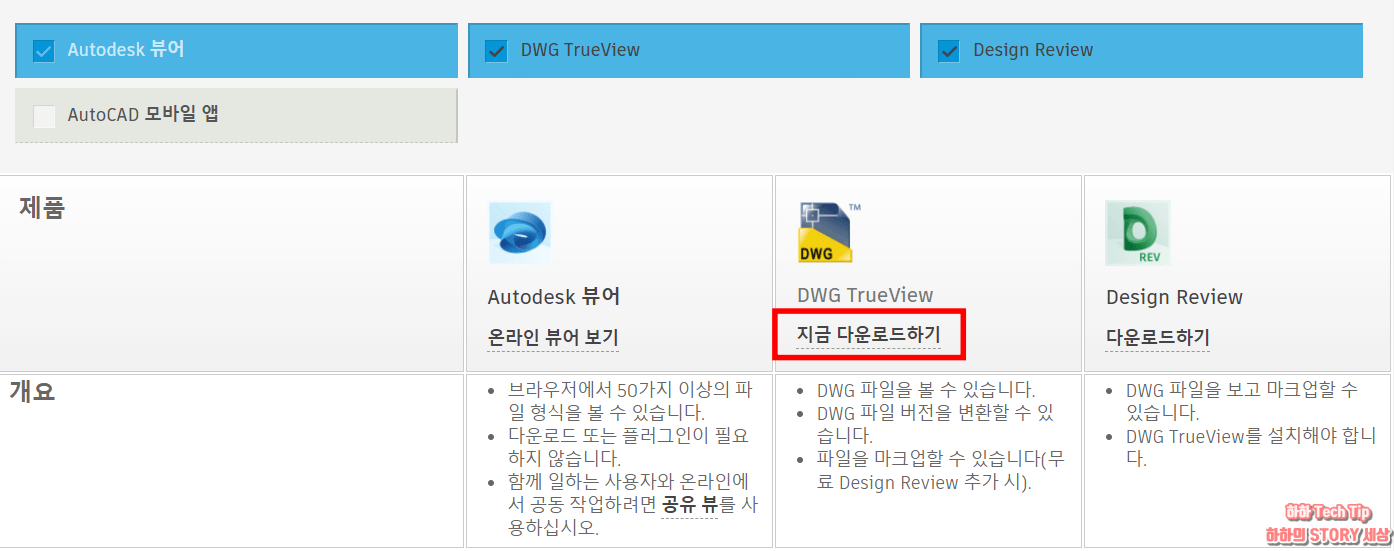

프로그램 다운을 위해 AutoDesk 공식 사이트로 이동한다.
DWG TrueView 바로가기 ☞ https://www.autodesk.co.kr/products/dwg
AutoDesk 뷰어도 캐드 파일을 볼수 있지만 최신 DWG TreuView 애플리케이션을 찾는 가장 큰 이유는 DWG 파일을 필요한 버전에 맞게 변환이 가능해 캐드 하위 버전에서 상위 버전 파일을 읽지 못해 생기는 불편함을 없앨 수 있다.
기타 지원 내용은 DXF 파일 읽을 수 있으며, 2D 및 3D 파일 보기가 가능하다.
시스템 요구사항은 윈도우7 이상을 가진 운영체제, 해상도 1360x768 이상, 저장용량 4기가 이상, 익스플로러 11 이상을 요구한다.
인터페이스

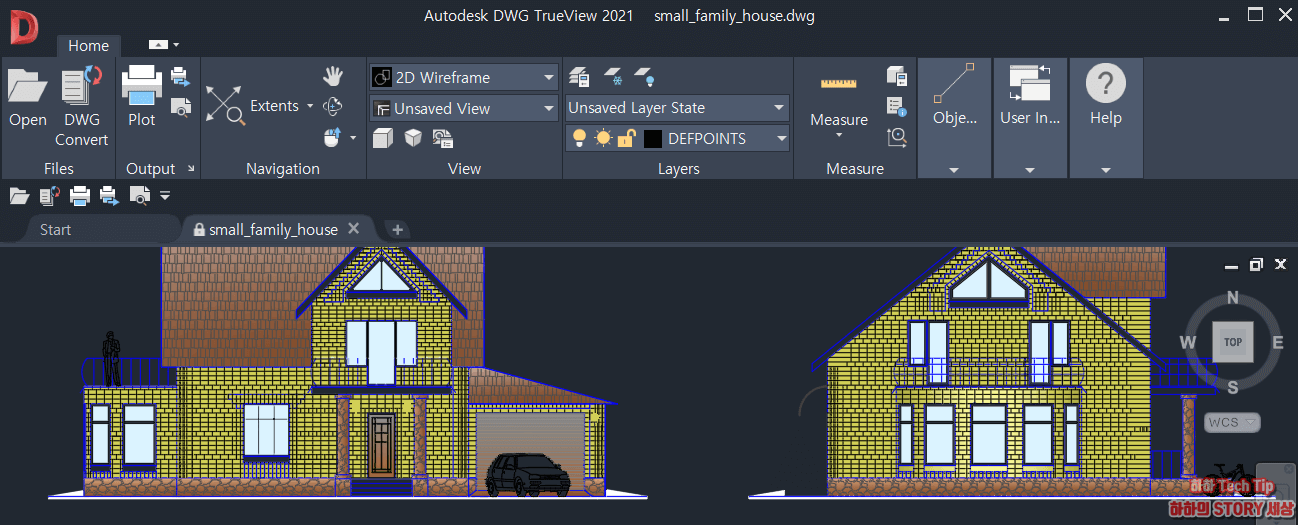

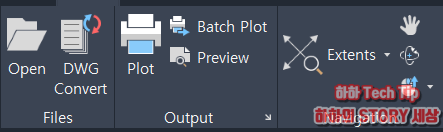

DWG TrueView 탭에는 7개 패널들이 있으며, 각 기능들은 다음과 같다.
첫 번째 파일을 열거나 DWG 변환을 하는 Files 패널, 두 번째 출력과 미리보기가 가능한 Output 패널, 세 번째 화면 이동 및 축소/확대를 할 수 있는 Navigation 패널이 있다.

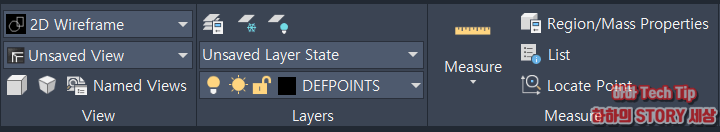

네 번째 레이어 관리를 위한 Layers 패널, 다섯 번째 거리, 각도, 면적 등의 기능이 있는 Measure 패널, 여섯 번째 끝점, 중간점, 중심점, 접선 등의 Oject Snap 패널이 있다.

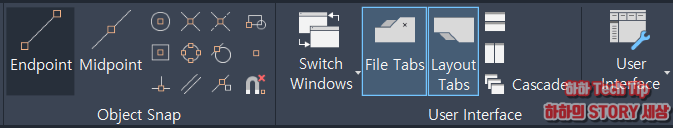

일곱 번째 화면상에서 파일 탭과 레이아웃 탭을 보이거나 숨길수 있고 유저 인터페이스에서는 View cube, navigation bar, Showmotion 선택 및 해제가 가능하다.
버전 변환 방법

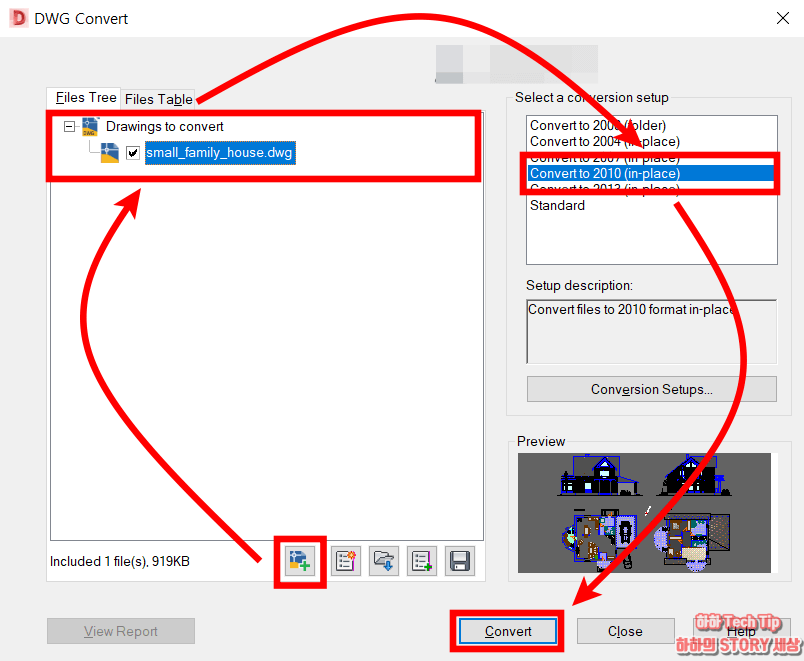

1. 프로그램을 실행한다.
2. 왼쪽 상단 D 클릭 후 → Open → Drawing 순서로 이동하거나 Ctrl + O 단축키를 누른다.
3. Select File 창이 나타나면 열기를 원하는 파일을 찾아 선택 후 Open을 클릭한다.
4. 우측 창에서 변경할 버전을 선택한다.
5. Convert 클릭하면 버전 변환이 마무리된다.

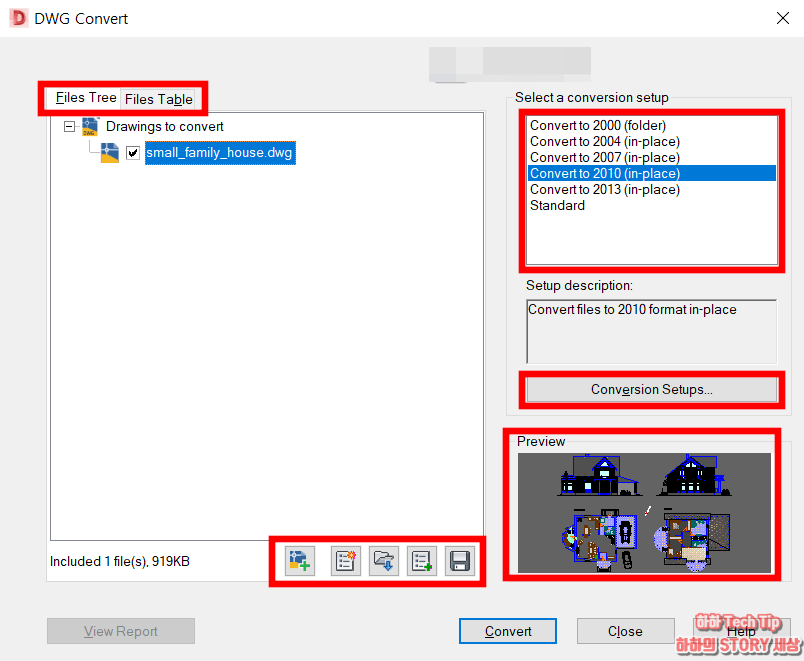

DWG Convert 창에는 다양한 기능 메뉴들이 있는데, 하나하나 살펴보자
Files Tree & Preview
선택한 변환 파일 대상을 화면에 목록으로 표시하고 체크박스 선택을 통해 해제가 가능하다. 화면에서 마우스 우클릭하면 파일 전체 선택 및 해제가 가능하다.
선택한 대상이 어떤 내용인지 알고 싶을 때는 해당 파일을 클릭하면 우측 하단 Preview 창에서 미리보기가 가능하다.
Files Table
선택한 파일의 이름, 저장경로, 저장 형식, 캐드 버전, 용량, 만든 날짜 정보를 확인할 수 있다.
Add File
변환할 파일을 선택할 수 있는 Select File 창이 생성된다. 선택된 파일은 파일 트리와 파일 테이블에서 확인 가능하다.
New List
화면에 보이는 선택 파일들을 모두 제거한다.
Open List
리스트로 만든 파일을 열어 파일 트리와 테이블로 불러들인다.
Append List
추가할 리스트 목록을 화면상으로 불러들인다.
Save List
Files Tree와 Files Table에 속한 파일을 모아서 리스트로 만들어 담아 둘 수 있다. ConversionList.bcl 형식으로 저장된다.
☆Conversion setups☆

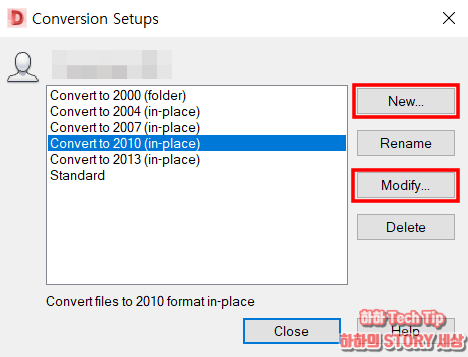

만약 다수의 파일을 여러 형식으로 자주 변경해야 한다면 설정을 미리 지정해서 클릭 한번으로 원하는 버전과 형태로 변환할 수 있다. 새로운 설정을 만들기 위해 New 또는 Modify를 누른다.

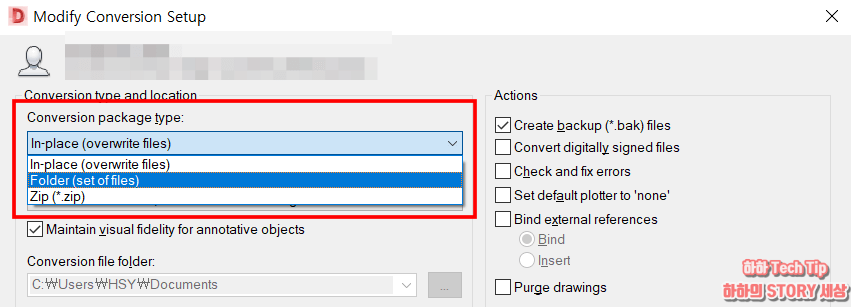

Conversion package type 항목에서 파일을 덮어씌우기, 지정 폴더, 압축 형식으로 지정한다. 원본 파일을 보관해야 한다면 반드시 덮어 씌우기 이외의 방법으로 저장 방식을 바꾸어야 원본이 사라지는 일을 막을 수 있다.

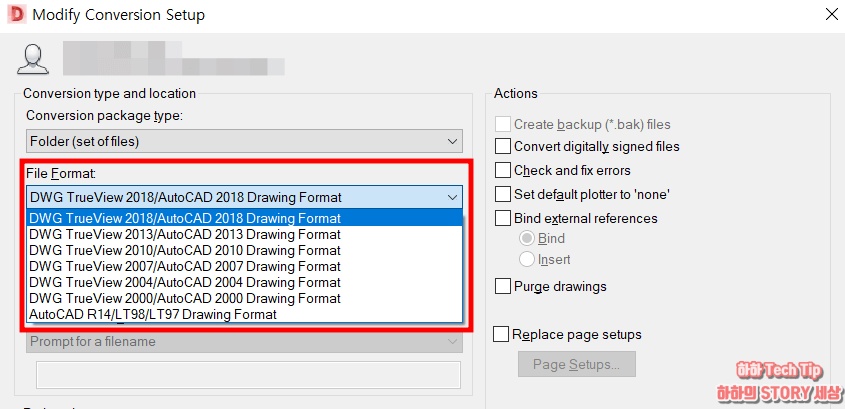

File Fomat 항목은 변경할 AUTOCAD 버전을 선택하는 곳으로 2018, 2013, 2010, 2007, 2004, 2000, R14 포맷이 지원된다.
Path options 항목에서 버전이 바뀐 DWG 파일을 저장할 곳을 지정할 수 있다.
